仪表知识-安装插入式热式流量计步骤

江苏万捷仪表科技有限公司建议您：正确的选择安装点和正确安装质量流量计都是非常重要的环节，若在安装环节中失误，轻者影响测量的准确度，重者还会影响到流量计的使用时间，甚至会损坏流量计。所以要慎重；

①流量计无论是垂直安装还是水平安装，都应该保持流量计处于水平的状态。
② 在不允许意外停气或意外停气必然造成重大不可换回损失的场合，必须设置旁路。
③ 流量计的前方最少要有10D的直管段，后方最少要有5D（D为管径）的直管段。
④ 如果仪表安装在室外，应加仪表遮阳罩，避免暴晒，雨淋。
⑤ 流量计附近应确认无强磁场，强电场和强烈机械振动。
⑥ 流量计的静电接地应可靠，但不可与强电接地共用。
⑦ 周围环境应确认对铝合金无腐蚀作用。
⑧ 确保气体流动方向和流量计上的箭头方向一致。
⑨ 禁止在爆炸环境里进行焊接操作。
⑩ 对焊接有特殊要求的环境应按照相关要求进行操作。
⑪禁止将流量计安装在管路中的低位点上，否则容易聚集水和其它杂质。

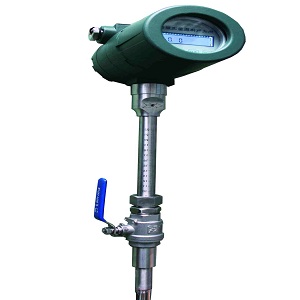

   热式气体质量流量计是利用热传导原理测量流体流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便、测量准确等优点。

传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路，一个传感器测量流体温度，另一个传感器维持高于流体温度的恒温差，可在高温和高压条件下进行流量测量。

方法/步骤

选择安装点
选择水平直管段安装，安装点的直管段要求为：安装点上游的节流元件距安装点必须大于10倍管道直径，安装点下游的节流元件距安装点必须大于5倍管道直径，在有条件的情况下建议尽量使前后直管段最长。

安装底座
禁止在爆炸环境进行焊接操作。
对焊接有特殊要求的环境应按照相关要求进行操作。

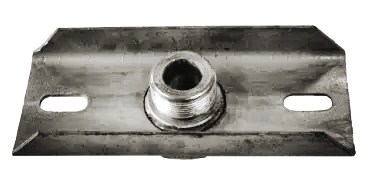

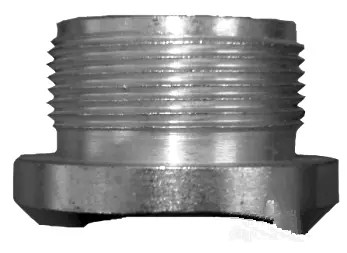

底座根据安装方式不同，分为焊接和卡接两种。安装时应使底座位于管道截面方向的顶点，并使底座通孔的轴心垂直于管道轴心。焊接型底座安装完成效果图（焊接位置已做防锈处理）。

安装球阀

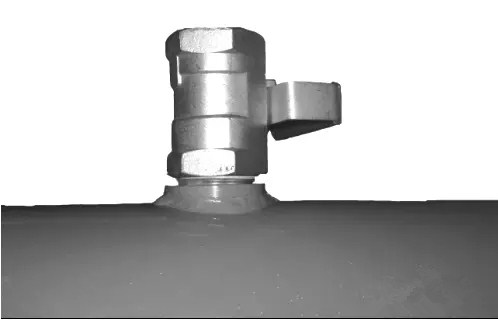

将不锈钢专用阀门与底座紧固。在压接接触面使用密封垫（介质温度在100℃以下使用尼龙材质，100℃以上使用铜材质）。连接结构参见图1，图9为安装完成的效果图。


打孔
打孔之前要仔细确认现场环境，确保操作的安全。
打孔完成后要及时关闭阀门，避免漏气。
在允许在线打孔安装的场合，用森菱仪表公司的专用开孔工具，可以实现在线不停产开孔安装，专用工具的使用方法参见相关说明。停产打孔时，可采用多种方法打孔，要保证孔的轴心与底座的孔轴心同心。若用气割方式开孔，应把打孔操作安排在底座焊接之前。
