1 产品特点
1、W803E+具有高稳定性和高测量精度(可达 0.5 级);
2、低功耗:标配一个电池组,可工作 3-6 年(依励磁电流而定);
3、可双供电:803E+设有供电接口,可用外部 12-24VDC 电源供电,使用户具备 多样性电源选择;
4、多种网络接口:803E+设计有 GPRS、RS485、HART 等多种网络通讯接口,供用户 自由选择;
5、多种工作模式:具有流量测量模式、流量+温度测量模式、流量+压力测量模式, 用户可根据现场使用情况进行选择。2 转换器图片
图 2.1 一体W803E+ 图 2.2 分体W803E+ 图 2.3 分体带线缆密封件W803
图 2.4 一体带外置天线 GPRS 通讯 W803E+ 图 2.5 分体带外置天线 GPRS 通讯 W803E+
3 仪表显示与操作
图 3.1a W803E+ 转换器液晶显示(流量模式)
图 3.1b W803E+ 转换器液晶显示(流量压力模式)
图 3.1c W803E+ 转换器液晶显示(流量温度模式)
图 3.2 W803E+ 转换器磁键操作位置
电源键—检定模式转到测量模式
进入建—参数设置时进入各级菜单 左移键—光标左移,液晶颜色变浅 加 键—数值加 1 ,前翻页键
快捷键—检定状态查看当前时间
菜单键—检定模式进入参数设置
返回键—参数设置时返回上级菜单 右移键—光标右移,液晶颜色变深 减 键—数值减 1 ,后翻页键
图 3.3 W803E+ 红外遥控器显示与操作
3.1 仪表模式
检定模式:转换器上电后,仪表进入检定模式(液晶屏下行中间显示PUL),转 换器可输出脉冲信号完成整机标定或更改转换器参数。
在进入仪表检定模式后,如无任何操作,则 3 分钟后自动转入到测量模式(部分 软件版本则 30 秒后自动转入到测量模式,并且“显示定时休眠 ”设置为“允许 ”时液 晶自动关闭,设置为“禁止 ”时液晶保持显示) ;如有操作,则停止操作后能维持 3 小 时检定模式,然后仪表自动转入到测量模式。
测量模式:现场使用时应进入测量模式(液晶屏下行中间位置有电池符号),在 此模式中,仪表完成流量、流速、空管等参数测量,同时进行 RS485 或 GPRS 等通讯;
休眠模式: 由于仪表出厂时已密封,为使仪表在运输过程中省电,我公司在仪表 出厂时统一设置成休眠模式,此时仪表无显示无输出,不测量,耗电量小,用户使用仪表前需要按 3.2 方法唤醒仪表。
液晶关闭模式:为更好降低功耗,延长转换器的使用寿命,本转换器具备液晶关 闭功能。转换器出厂时默认液晶关闭功能允许,当转换器在测量状态工作至 00:00 时, 液晶会自动关闭,不影响转换器的正常测量和通讯等功能,若想要激活液晶只需用遥 控器磁铁触发转换器两个翻页键中的任何一个即可,如图 3.2 所示。如果用户不想使 用本功能,可将液晶关闭功能设为禁止即可。
3.2 唤醒仪表
用户需要唤醒仪表时,用磁铁同时触发面膜下面的两个磁簧管标识,直至出现下 图显示,按遥控器返回键即可。转换器唤醒后,休眠密码自动变为 00000。
若转换器需要休眠,要重新置入休眠密码 23130.
注意:仪表休眠时内部时钟不工作,用户唤醒仪表后,一定要重新设置仪表时间参数。
3.3 设置仪表休眠模式
用户如需再次将仪表设置成休眠模式,可用遥控器将转换器菜单中 “测量模式参 数 ”的子菜单“仪表休眠密码 ”改为 23130 后退回到测量模式即可。
3.4 测量模式和检定模式间转换
3.4.1 测量模式进入检定模式
1)先用遥控器的磁铁触发右下角的磁簧管(即测量状态下行显示翻页键窗口), 直至出现流量百分比位置时,移开磁铁;
2)再触发左下角磁簧管(即测量状态上行显示翻页键窗口)直至液晶不显示,移 开磁铁,等待一会可看到转换器已经转至检定状态。
(液晶屏下行中间位置无电池符号变成 PUL,秒计时器 1S 累加一次)。
3.4.2 检定模式进入测量模式
在检定模式下如需进入测量模式,只要将遥控器对准转换器面膜上“红外遥控器 窗口 ”按一下“ 电源键 ”即可(液晶屏下行中间位置有电池符号)。
3.1 转换器信号线定义
W803E+ 电池供电型一体型转换器有两组接线:信号线组、励磁线组。分别与传感 器对应线组相接。接线时应正确连接,仔细核对, 以免因接线错误而损坏仪表。
图 4.1 W803E+ 信号线示意图
信号线标识如下:
黑白色双股塑胶线: 白色芯线、黑色芯线:接励磁
灰色双股屏蔽线:红色芯线接“信号 1 ”白色芯线接“信号 2 ” 屏蔽线接“信号地 ”
4.2 转换器防水接口定义与接线
4.2.1 转换器防水接口定义
图 4.2a W803E+ 转换器防水接口定义
通讯接口:此口为标配预留口,用户可连接不同的配件实现RS485通讯、HART通讯等 不同的功能。
压力测量接口(四芯线): 红色线—供电电源正
黄色线—压力信号正
绿色线—压力信号负
蓝色线—供电电源负
温度测量接口(三芯线): 黄色线—入口热电阻负
绿色线—出/入口热电阻正
蓝色线—出口热电阻负
外接电源接口(二芯线):棕色线—外供电源正
蓝色线—外供电源负

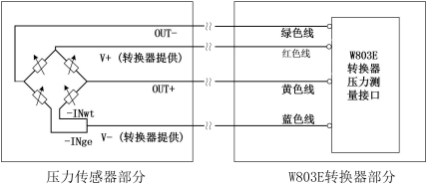

4.2.2 转换器压力测量接口与压力传感器接线

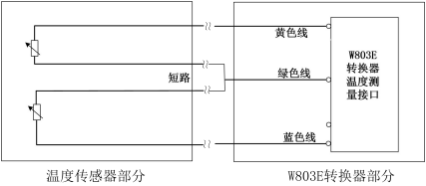

4.2.3 转换器温度测量接口与温度传感器接线
4.3 转换器安装接地要求
首先将Φ20紫铜管,切割成1700mm长(根据需要可加长)做成地钉埋地1500mm(注 意:埋地钉时,在地钉尖端撒一层碎木碳,再浇灌盐水);
其次将4mm2紫铜线焊接在地钉上,最后将地线连接到传感器法兰、接地环、管道法兰 上,见图4.2。
注意:固定地线螺钉、弹垫、平垫要求用不锈钢材料。
图 4.2 转换器接地示意图
4.4 流量检定
4.4.1 检定模式脉冲输出接线
针对流量检定需要,W803E+ 设计有脉冲输出信号,输出单位体积脉冲。为确保仪 表良好密封,该脉冲输出接口采用红外标定盒标定,用户标定时只需按下图接线即可。 (脉冲标定盒(无适配器版)接线方法见附录12)。
备注:
1、为防止现场标定时脉冲输出受到现场动力设备等干扰,影响标
定,标定盒脉冲输出负线(黑线)应与传感器接地线相连。
2、对于标定装置不允许接地的,请于我公司联系。

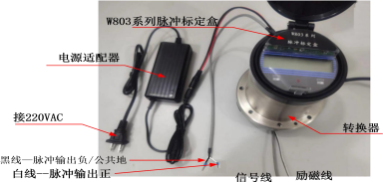

图 4.4.1 检定状态脉冲输出接线
4.4.2 脉冲输出同标定系统的连线
图 4.4.2 脉冲同标定系统接线
4.4.3 脉冲输出参数设置
▲ 仪表检定时,用《输出脉冲当量》来设定脉冲输出速率,检定时,在《输出 脉冲宽度》为 0.05ms 时,最大脉冲应在 10000HZ 以下,以免误超上限,造成标定误差。
例如:DN100 流量计,在 10m/s 流速下,流量为 282.74m3/h,如设脉冲当量为 0.01L, 则每秒输出 7854 个脉冲。
▲ 脉冲输出速度不应选的太高,避免接近输出速率上限,造成输出脉冲丢失, 影响仪表标定精度。
▲ 为避免标定系统与被检仪表间的计数同步误差,W803E+ 电池供电型转换器要 求每次标定计数时间大于4分钟。
5 仪表参数
W803E+ 电池供电型转换器设计有:测量模式参数,流量测量参数,仪表输出参数, 传感器参数值,流量修正参数,仪表通讯参数,出厂修正参数,流量总量参数,压力 测量参数,温度测量参数。转换器参数定义如下:
5.1 测量模式参数
5.1.1 测量模式选择
仪表有三种测量模式:流量、流量压力、流量温度。用户可根据实际需要进行选 择。
5.1.2 测量间隔时间
仪表测量模式下的检测周期,可设置 2 秒至 30 秒(如果设置测量时间小于 15 秒, 那么 1 小时之后按照 15 秒间隔变化)。
5.1.3 仪表休眠密码
当此密码为“23130 ”时,仪表将启动休眠模式。
5.1.4 显示定时休眠
为更好降低仪表的功耗,延长仪表的使用寿命,本转换器具备在测量状态工作到 00:00 时液晶自动关闭功能,液晶关闭不影响仪表的正常测量和通讯功能。
选择允许(默认)时,具备液晶关闭功能;选择禁止时,液晶关闭功能取消。
5.1.5 零点波动抑制(此功能暂时保留)
5.1.6 显示小数位数(此功能暂时保留)
5.1.7 照明允许
仪表具备照明功能。注意电池电量消耗。 当选择“禁止 ”(默认)时无照明功能;
当选择“允许 ”时,具备照明功能,检定状态按遥控器的F+7 组合键背光亮,按 遥控器F+9 组合键背光灭,如不操作关闭背光,那么4 分 15 秒之后背光自动熄灭。测 量状态触发翻页键背光亮,4 分 15 秒之后背光熄灭。
5.1.8 快速测量阈值
在测量状态,当流速变化大于《快速测量阈值》所设置的流速时候,采用快速跟 踪功能。
5.1.9 双向参数允许
“双向参数允许 ”设置为“禁止 ”(默认)时,转换器正向流量和反向流量均与 “正传感器系数 ”和“正向修正参数 ”配合使用。
“双向参数允许 ”设置为“允许 ”时,转换器正向流量与“正传感器系数 ”和“正 向修正参数 ”配合使用。转换器反向流量与“反传感器系数 ”和“反向修正参数 ”配 合使用。
5.1.10 夜间测量时间、夜测量 1/2 起点/终点
请根据实际收到的转换器,来确定是否具备此菜单。
“夜间测量时间 ”:用来设置进入夜间设置的时间段内,测量间隔时间的变化。
“夜测量 1/2 起点/终点 ”:可以设置夜间的时间段,注意起点必须小于终点,否 则不起作用。可设置两个时间段。
5.2 流量测量参数
5.2.1 测量管道口径
W803E+ 电池供电型转换器配套传感器通径范围:3 ~2000 毫米。
3、4、5、6、8、10、12、15、20、25、32、40、45、50、55、65、70、75、80、85、90、95、100、125、150、200、250、300、320、350、400、450、500、550、600、650、700、750、800、850、900、950、1000、1100、1200、1300、1400、1500、1600、1700、1800、1900、2000。
5.2.2 流量计算单位
仪表流量显示单位为 L/h 、L/m 、L/s 、m3/h 、m3/m 、m3/s 。用户可以根据实际情况选择 流量单位。
5.2.3 仪表量程设置
仪表量程设置是指确定上限流量值,仪表的下限流量值自动设置为“0 ”。
5.2.4 流量方向选择
共有两种选择类型:正向(默认)、反向如果用户认为调试时的流体方向与设计不一致,用户不必改变励磁线或信号线接 法,而用流量方向设定参数改动即可。
5.2.5 流量零点修正
零点修正时应确保传感器管内充满流体,且流体处于静止状态。流量零点是用流 速表示的,单位为m m / s 。流量零点修正显示如下:
上行显示:FZ 代表仪表零点测量值;
64 代表测试零点时间(需要等时间回到 0 的时候才能进行修正) 下行显示:流速零点修正值;
当 FZ 显示不为“0 ”时,应调修正值使 FZ = 0。注意:若改变修正值,FZ 值增加, 需要改变修正值数值的正、负号,使 FZ 能够修正为零。
流量零点的修正值是传感器的配套常数值,应记入传感器的记录单和传感器标牌。 记入时传感器零点值是以m m / s 为单位的流速值,其符号与修正值的符号相反。
5.2.6 小信号切除点
小信号切除点设置是按流速来表示的。小信号切除时,同时切除流量、 流速、累积量、脉冲等输出。
5.2.7 测量阻尼时间
长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性,适于总量累 计的脉动流量测量。短的测量阻尼时间表现为快地测量响应速度,适于生产过程控制 中。测量阻尼时间的设置采用选择方式。
5.2.8 反向流量测量
W803E+ 电池供电型转换器带有反向流量输出禁止功能,当“禁止 ”时,不显示流 量,脉冲和累积无输出,只有流速显示;当“允许 ”时,转换器一切工作正常。
5.2.9 流量频测阈值
该系数选定欲抑制尖状干扰的变化率,按流速计算。流速越小,尖状干扰抑制灵 敏度越高。注意,在应用中,并不见得灵敏度选得越高越好,而是应根据实际情况, 试验着选择。
5.2.10 上、下限报警阈值
上、下限报警阈值以流量计算,该参数采用数值设置方式,用户在此参数中设置 一个适当流量值。仪表运行中瞬时流量高于该上限报警阈值时,仪表上限报警,仪表运行中瞬时流量低于该下限报警阈值时,仪表下限报警。上、下报警只在通讯中传输, 不显示报警标识,没有报警输出。
5.3 仪表输出参数
5.3.1 脉冲输出允许
当“禁止输出允许 ”时,仅具备检定脉冲功能;
当“标定输出允许 ”时,具备检定脉冲功能和频率功能(此功能须配合硬件实现); 当“测量输出允许 ”时,具备测量状态脉冲输出功能。(此功能须配合硬件实现)。
5.3.2 输出脉冲单位
W803E+ 电池供电型转换器有两种脉冲当量:Ltr、m3。
5.3.3 输出脉冲当量
脉冲系数即脉冲当量,范围为 0.0001~5.9999,单位与所选《脉冲输出单位》一 致,用于在检定模式下计量脉冲输出。
5.3.4 输出脉冲宽度
脉冲输出为低电平有效,脉冲宽度范围:0.05---12.5ms ,脉冲宽度设置采用选择方 式,用户可根据需要进行合理设置。(注意:此脉冲宽度设置在检定模式和测量模式 均有效)
脉冲宽度—最大输出脉冲个数对应表(表 2)
序号 | 脉冲宽度(ms) | 每秒最大输出脉冲个数(p/s) |
1 | 0.05 | 10000 |
2 | 1 | 500 |
3 | 10 | 50 |
4 | 12.5 | 40 |
5.4 传感器参数值
5.4.1 正/反传感器系数
即电磁流量计整机标定系数。该系数由实标得到,并标注到传感器铭牌上。用户 必须将此系数置 W803E+ 转换器参数表。
此参数应配合参数“双向测量允许 ”使用。当“双向测量允许 ”设置为“禁止 ” 模式时(出厂默认方式),“正传感器系数 ”对正向流量和反向流量均起作用。当“双 向测量允许 ”设置为“允许 ”模式时,“正传感器系数 ”仅对正向流量起作用,“反 传感器系数 ”仅对反向流量起作用。
5.4.2 励磁方式选择
W803E+ 电池供电型转换器提供以下几种励磁频率选择:Flow only 12.5-4. 17HZ、Flow +P 6.25-4. 17HZ 、Flow +T 6.25-4.17HZ 。小口径的传感器励磁系统电感量小,应选择高励磁方式。大口径的传感器励磁系统电感量大(由于大口径线圈电感量大建议选择自适 应励磁方式),用户应选择低励磁方式。使用中,先选高励磁方式,若仪表流速零点 过高或显示 SYS,再逐渐降低励磁方式。注意:在哪种励磁方式下标定,就必须在哪种 励磁方式下工作。
5.4.3 传感器编码值
工厂用于记录传感器的编码。
5.4.4 空管报警阈值
W803E+ 测量传感器两电极间的电阻来判断是否空管,在测量模式流体满管的情况 下,观察流体实测电阻值(R%),然后取实测值的 1.5~2 倍来设定空管报警阈值。当 流体空管时, 电极间的电阻增大,超过阈值,触发空管报警。
5.4.5 空管零点修正
用户可进行空管零点修正。空管零点修正时应确保传感器管内充满流体,空管零
点修正显示如下:
上行显示:MZ 代表仪表空管零点测量值; 下行显示:空管零点修正值;
首先根据实测电导率 R%的值,调修正值使 MZ 调整到合适值(注意:若增加下行修 正值,MZ 值则减小)。
5.4.6 空管满度修正
当仪表测量的空管电导率 R%值偏小时,用户可进行空管满度修正。空管满度修正时 应确保传感器管内无流体,空管满度修正显示如下:
上行显示:MR 代表仪表空管满度测量值; 下行显示:空管满度修正值;
增加修正值,MR 值增加,减小修正值,MR 值减小。用户可根据实际需要调整 MR 为合适值,则实测空管时电导率值基本为实际修正后的 MR 值。
5.4.7 系统报警允许
本转换器具有系统报警禁止功能。当“禁止 ”时,系统报警功能取消,当“允许 ” 时,仪表具有系统报警功能。
5.4.8 空管报警允许
本转换器具有空管报警禁止功能。当“禁止 ”时,空管报警功能取消,当“允许 ”时, 仪表具有空管报警功能。
5.5 正、反向修正参数
5.5.1 流速修正允许
此参数用于选择仪表是否进行非线性修正,“允许 ”时修正,“禁止 ”时不修正。
5.5.2 正、反向修正点、 目标值 1—4、正、反向修正终速
具体设置方法详见附录 2。
注意:此参数应配合参数“双向测量允许 ”使用。使用方法见 5.1.9 双向参数允 许。
5.6 仪表通讯参数
5.6.1 通讯允许
请根据实际收到的转换器,来确定是否具备此菜单。
当设置为“禁止 ”(默认)时,通讯功能不起作用,通讯禁止; 当设置为“允许 ”时,通讯功能起作用,可以正常通讯。
5.6.2 仪表通讯地址
指多机通讯时,本表的通讯地址,可选范围:01~199 号地址,00 号地址保留。
5.6.3 仪表通讯速率
仪表通讯波特率选择范围:1200 、2400 、4800 、9600 、14400。
为节省功耗:出厂时通讯速率固定为 9600,若使用其他通讯速率,请提前与厂家联系。
5.6.4 仪表通讯校验
转换器标配为标准 MODBUS 通讯 8 位无校验模式(No parity),用户可根据需要选 择 8 为奇校验(Odd Parity)和 8 位偶校验模式(Even Parity)。
5.6.5 通讯间隔时间
预留。
5.7 仪表出厂参数
5.7.1 语言
W803E+ 转换器具有中、英文两种语言,用户可自行选择操作。
5.7.2 出厂标定系数
该系数为转换器制造厂专用系数,用该系数将电磁转换器测量电路系统归一化, 以保证所有 W803E+ 转换器间互换性达到 0.1%。
5.7.3 出厂修正系数
厂家使用。
5.7.4 仪表编码 1-4
转换器编码记载转换器出厂时间和编号。
5.7.5 参数设置密码
用高级密码进入后可根据客户需要更改低级密码。
5.8 流量总量参数
5.8.1 流量积算单位
W803E+ 为 9 位总量计数器,最大允许计数值为 999999999。超出 999999999 后自动 归 0 重新累计。
流量积算单位:
0.001L | 0.010L | 0.100L | 1.000L |
0.001m3 | 0.010m3 | 0.100m3 | 1.000m3 |
5.8.2 总量清零密码
用户使用高级密码可以设置总量清零密码,然后进入到功能选择菜单,按翻页键 进入到总量清零菜单内置入该密码,完成总量清零。
5.8.3 正、反向总量高位、低位
总量高低位设置能改变流量累计总量数值,主要用于仪表维护和仪表更换。用户 使用高级密码进入 ,可修改流量累积量 ,一般不能超过计数器所计的最大数值 (999999999)。
5.8.4 热量总量高位、低位
总量高低位设置能改变热量累计总量数值,主要用于仪表维护和仪表更换。用户 使用高级密码进入 ,可修改热量累积量 ,一般不能超过计数器所计的最大数值 (999999999)。
5.8.5 热量积算单位
W803E+ 为 9 位总量计数器,最大允许计数值为 999999999。超出 999999999 后自动
归 0 重新累计。 热量积算单位: | |||
0.001GJ | 0.010GJ | 0.100GJ | 1.000GJ |
0.001MJ | 0.010MJ | 0.100MJ | 1.000MJ |
0.001KWH | 0.010KWH | 0.100KWH | 1.000KWH |
0.001MWH | 0.010MWH | 0.100MWH | 1.000MWH |
5.9 测试参数设置
5.9.1 设置测试流速
该参数仅在检定状态有效,且要保证空管不报警。
5.9.2 设置入口温度、设置出口温度
该参数需要测试流速为非 0 的条件下才起作用。仅在检定状态,且要保证空管不 报警的条件下有效。
