一、用途

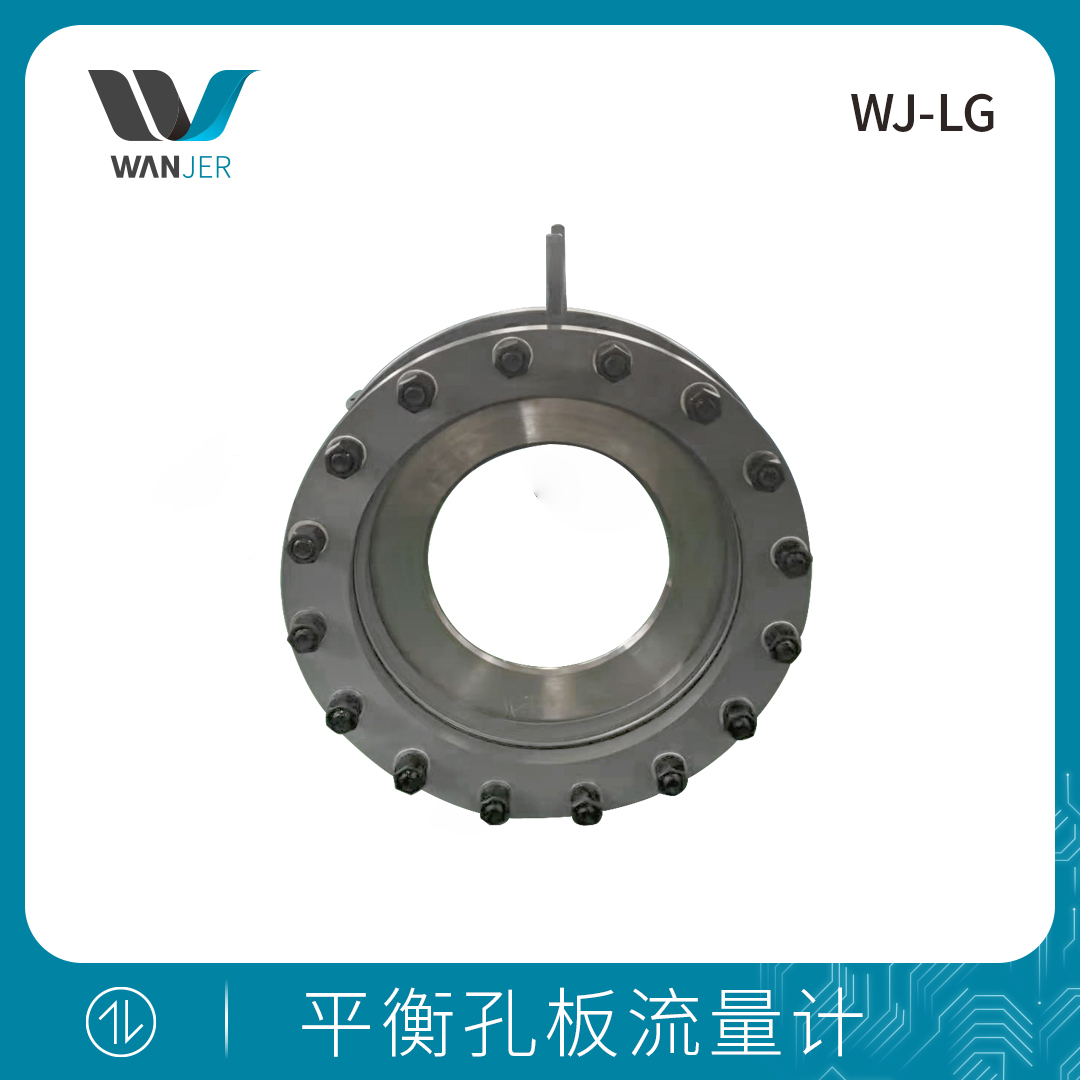

标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与 气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、 石油、电力工业系统连续测量介质温度≤ 400℃的液体、气体、蒸汽流经 孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再 有二次仪表或调节器，对被测量流量进行记录，指示或调节。

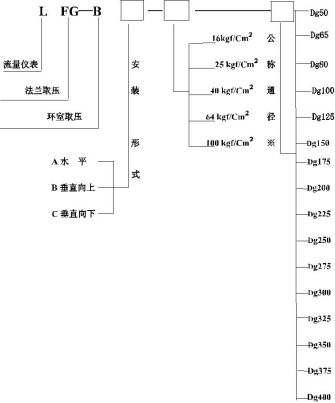

1、节流装置系列型谱说明：

二、作用原理和结构

1、基本原理

在管道内部装上孔板或喷咀等节流件，由于节 流件的孔径小于管道内径，当流体流经节流件时， 流束截面突然收缩，流速加快。节流件后端流体的 静压力降低，于是在节流件前后产生产生静压力差 （见图 1），该静压力差与流体过的流体流量之间 有确定的数值关系、符合 Q=K。 △ P 。用差压变 送器（或差压计）测量节流件前后的差压，实现对 流量的测量。

2、节流装置的结构

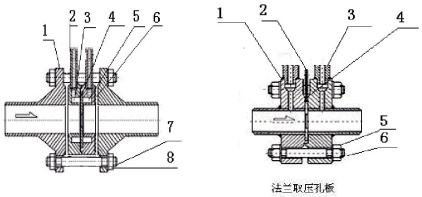

节流装置的结构如图 2、3 所示：
