分体式超声波流量计

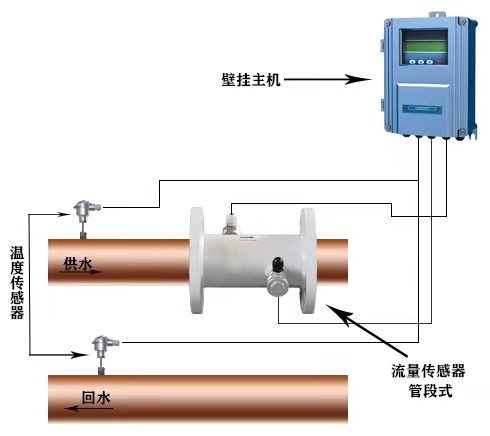

WJ-固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为壁挂标准型、壁挂防爆型;传感器分为外缚式、插入式、管段式等。

一、产品主要功能

1.热量、冷量计量

  即可测量集中供热系统消耗的冷热量，也可同时测量中央空调供冷系统消耗的冷量，实现了冷热量一体计量。

2.数据远传功能

   具备红外、M_bus或RS485数据通讯接口，可实现数据远程抄收，配合远程控制阀，也可实现远程集中控制。

3.参数查询

   可显示累积热量、累积冷量、累计流量、瞬时流量、进回水温度、温差、累计工作时间、表具信息、工作状态等参数；

4.数据存储

可存储仪表能耗历史数据，方便用户查询管理、统计分析。

二、能量计产品特点

1.基表结构：采用对射式时差法超声波原理进行测量，表体为全金属直通结构管段，无活动部件，耐高温，不易堵塞，压损小，提高稳定性及使用寿命，计量更，可靠性更强；

2.显示结构：积分仪采用分体式结构，即可一体安装，也可引出外挂安装，施工、查询方式灵活方便；

3.防护等级：防护等级按IP68设计，适用恶劣的安装运行环境；

4.电池供电：采用大容量锂电池供电，从而开发出低功耗、的超声波表低功耗设计，使用寿命达10年以上；

5.通讯接口：备红外、M_bus（二线制）或RS485（四线制）数据通讯接口，并可实现总线外供电、双电源功能，并且具备１８８协议、ＭＯＤＢＵＳ协议双协议共存，以满足现场产品与系统匹配的不同需求；

6.数据存储：可存储24个月历史数据，方便用户数据管理、统计分析；

7.压力接口：基表预留压力表接口，可根据用户需求增加压力表、变送器，实时监控管道压力状况；

8.生产流程：严格的换能器封装、检测工艺，测量性能稳定，长期运行可靠.

产品主要技术参数

1.执行标准：CJ128-2007 《热量表》

2.执行检定规程：JJG225-2001《热能表》

3.准确度等级：2级

4.环境等级：A\B类

5.工作压力：≤2.5 MPa

6.压力损失：≤0.025 MPa

7.工作电压：3.6V（锂电池）

8.静态工作电流：≤8μA

9.电池工作寿命：≥8年（高可达10年）

10.温度传感器：Pt1000

11.温度测量范围：（4～95）℃

12.温差测量范围：（3～75）K

13.温度分辨率：0.01℃

14.安装方式：水平或垂直

15.安装位置：进水或回水（出厂设置为回水）

16.防护等级：IP68
